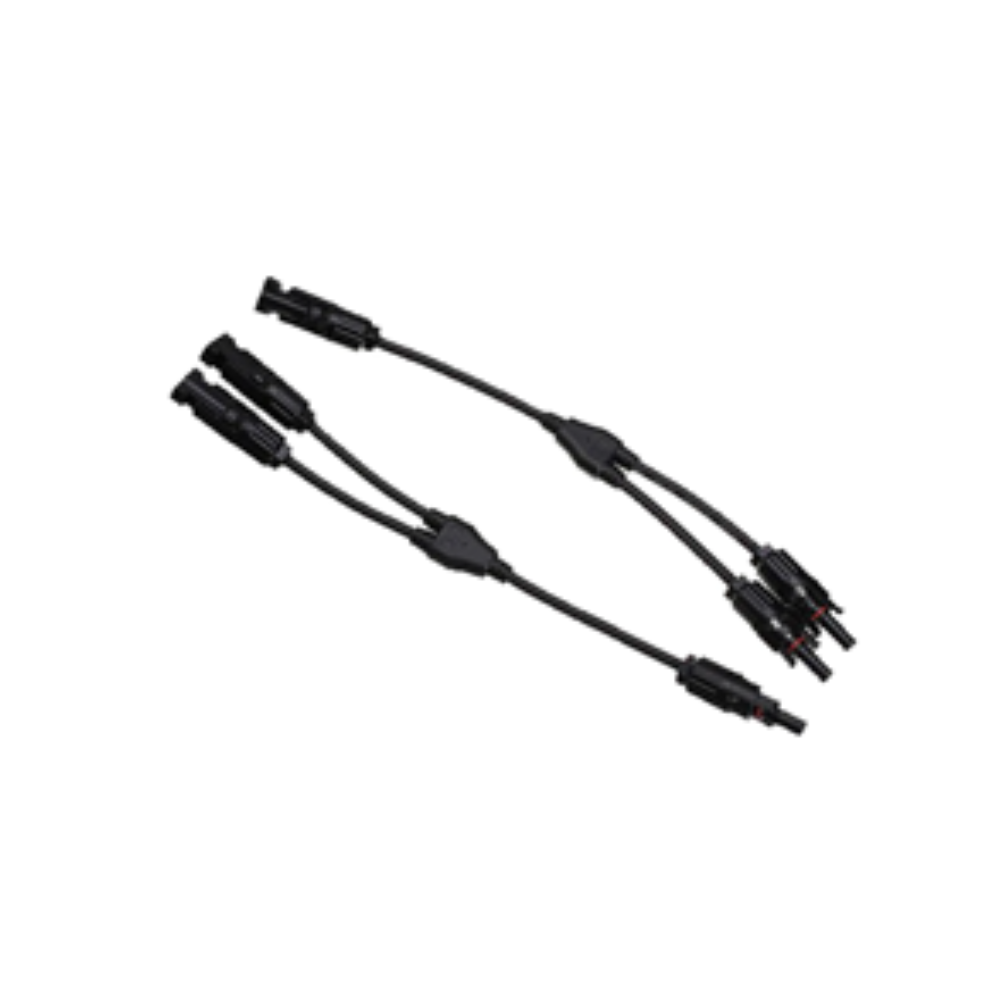

Câble de connexion pour panneaux solaires LORENTZ

Câbles de connexion permettant de brancher 4 panneaux sur le système de pompe de prairie LORENTZ. Ces câbles permettent d'augmenter de façon significative les performances du système.

Pour exemple, la 119150120 sous 20m de fond passe de 7’000L/jour à 13’000L/jour (+85%) avec 400W de panneaux au lieu de 200W. La 119150110 par 35m de fond passe de 5’000L/j à 6’500L/j (+20%). La pompe s’enclenche également plus tôt dans la journée et permet de mieux suivre la courbe du soleil.

Caractéristiques :

• IP65

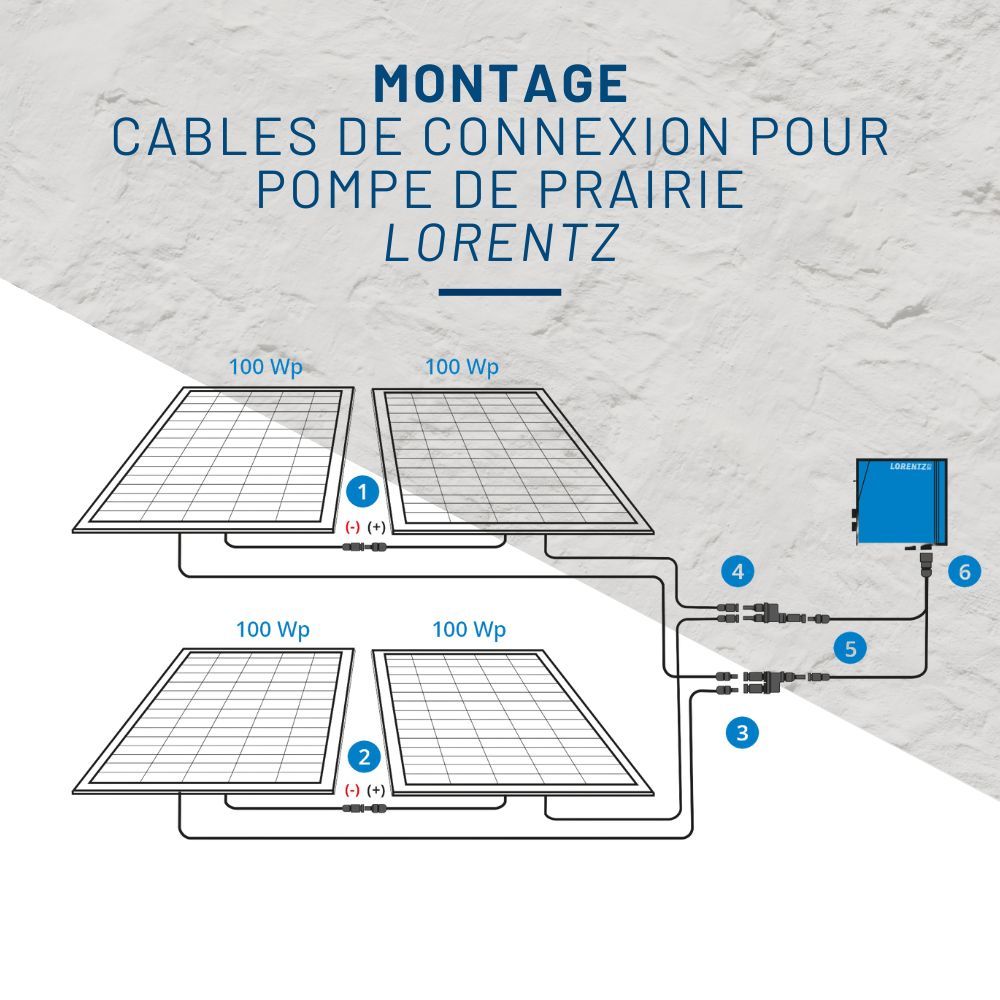

Conseils d'utilisation :

1. Prenez deux modules PV de 100 W et connectez le câble positif (mâle) d'un module PV et connectez-le au câble négatif (femelle) de l'autre module PV (connexion en série).
2. Prenez les deux autres modules PV de 100 W et répétez la procédure ci-dessus.
3. Connectez les deux câbles positifs (mâles) restants à un connecteur en Y correspondant,
4. Connectez ensuite les deux fils négatifs (femelles) restants à l'autre connecteur en Y correspondant,
5. Ensuite, prenez les fils restants et connectez-les à l'adaptateur MC4 inclus dans le boîtier du système S1-200 (c'est ce qu'on appelle une connexion parallèle),
6. et enfin, connectez le connecteur restant au contrôleur.
